真空泵應用到分散式低溫太陽能熱力發電系統及發電工藝

分散式低溫太陽能熱力發電系統及發電工藝，是按發電容量配備太陽能集熱加熱器及其循環管路；安裝并連接好板式熱交換器、凝汽器、儲液器、汽液分離器、工質加壓泵、儲熱罐、冷卻水循環泵、冷卻塔及閥門等設備、配件；根據管路容積計算工質充注量，將正戊烷(C5H12)或正己烷(C6H14)計量充入循環管路中。



電力生產在工農業生產中扮演著越來越重要的角色，可以說電力供應是整個社會發展的瓶頸。一個世紀以來，電力工業都是嚴重地依賴于煤等化石燃料，雖然近年來隨著超臨界朗肯循環等技術的應用，煤電效率逐步提高(現在世界上最新技術已經能達到近50％的熱效率)，但電力工業依然是二氧化碳及二氧化硫嚴重環境污染物主要的排放源，同時隨著化石燃料的枯竭，開采的成本和難度會越來越大，因此加大對新能源開發的力度，從而逐漸減輕國民生產及生活過程對化石燃料的依賴程度，是人類必然面臨的唯一選擇。太陽是一切能量的源泉，解決人類能源危機的關鍵無疑是對太陽能直接的高效開發和利用，海外已在這方面做了一些工作，但主要是在工質為水蒸汽的高溫太陽能熱力發電系統方面的研究：大致可分為槽式聚焦、塔式聚焦及牒式聚焦太陽能熱力發電三大系統。

分散式低溫太陽能熱力發電系統及發電工藝可以直接將低密度的太陽能高效地轉換為高品位的電能，實現真正零排放的潔凈發電過程，避免了傳統區域集中大型發電系統的電力線損及巨大的輸配電系統的投資和維護。



分散式低溫太陽能熱力發電系統及發電工藝，是采用正戊烷(C5H12)或正己烷(C6H14)純工質作為循環工質的分散式低溫太陽能熱力發電系統，該系統可最大限度將低密度的太陽能轉換為高品位的電能，該工藝在系統中設置了儲熱措施，使之更能適應太陽能強度的變化需要，對于推動分散式低溫太陽能熱力發電技術有著重大的意義。

解決本發明的技術問題所采用的方案是：



本發明的發電系統包括四個回路，首先是太陽能儲熱回路，里面是導熱油(或水)，之后是中間熱媒回路，里面是油(或水)，它的作用是把熱量傳輸給下面回路中的循環工質，再下來是低沸點工質動力循環回路，這個回路中的循環工質與中間熱媒中的熱油(水)通過板式換熱器來交換熱量，最后是冷卻水回路，這個回路的主要作用是將透平排汽的凝結熱排除。

太陽能儲熱回路為儲熱罐的底部通過太陽能熱油循環管及電控閥V3接入熱油循環泵，再接到太陽能集熱加熱器的進口，太陽能集熱加熱器的出口通過管道接到儲熱罐的上部；V1、V2、V3為電控閥，當陽光充足時，V2關閉，V1、V3開啟，可以同時發電及儲熱，當陽光不足時，V2開啟，V1、V3關閉，可以利用儲熱器中的熱量對熱油進行再熱。即中間熱媒回路分有兩種情況：



第一種情況，在太陽能集熱加熱器的出口溫度達到或超過設計值時，此時太陽強度充足，電控閥V1和V3開啟，V2關閉，從太陽能加熱器來的熱油：一路通過管道接到板式換熱器的熱油進口相連，板式換熱器的熱油出口接至循環泵的入口，在板式換熱器中把熱量傳遞給循環工質，再被循環泵通過管道送到太陽能加熱器的回油接口，另外一路接入儲熱罐的上部進行儲熱，再從儲熱罐的出口通過V3到循環泵的入口；



第二種情況是在太陽能集熱加熱器的出口溫度低于設計值時，此時太陽強度不夠，電控閥V1和V3關閉，V2開啟，此時從太陽能加熱器初步加熱出來的熱油再經過儲熱罐的再次加熱，經過V2進入板式換熱器；低沸點工質動力循環回路為透平排汽出口通過排汽管道與水冷凝汽器相連，水冷凝汽器出口通過管道接至工質儲液器入口，工質儲液器出口接到工質加壓泵的入口，工質加壓泵的出口通過管道接到板式換熱器的冷流體入口處，板式換熱器的冷流體出口又通過管道接入汽液分離器的入口處，汽液分離器的干飽和蒸汽出口通過管道與有機透平膨脹機的主蒸汽入口相連，有機透平通過聯軸及變速機構驅動發電機；冷卻水回路為經過冷卻塔的降溫后的水儲存在集水池中，用管道接入冷卻水循環泵，由泵加壓送入水冷凝汽器，吸收了工質的凝結熱之后的熱水，重新用管道送到冷卻塔的布水管入口。



該發電系統動力循環使用正戊烷(C5H12)或正己烷(C6H14)純工質；

該發電系統使用常壓或低壓(≤0.6MPa)太陽能熱油(水)系統(太陽能集熱器可為板式或真空管式)，太陽能熱油(水)系統中的循環工質可以采用導熱油或者水，其出口溫度在60℃以上；

該發電系統能蓄存太陽能的熱能，通過在太陽能儲熱管路上設置控制閥門，可以根據需要實現蓄熱器的蓄熱與放熱運行模式的轉換。

該發電系統用于容量在100Kw之內的分散式發電場合。

該發電系統的凝汽器采用水冷凝汽器的間接冷卻方式。

該發電系統設置了蓄熱器，可以對太陽能集熱器的熱量進行蓄存，在需要的時候蓄熱器又可以轉換到放熱運行模式。

該發電工藝為：

(1)按需要的發電容量配備太陽能集熱器及其循環管路；

(2)根據朗肯循環系統所需的工質的循環量及管道壓降要求安裝好動力循環所需要的銅管路；

(3)安裝并連接好有機透平機(或膨脹機)、板式熱交換器(加熱蒸發器)、凝汽器、儲液器、汽液分離器、工質加壓泵、儲熱罐、EVP冷卻水循環泵/干式真空泵、冷卻塔及閥門等設備、配件；

(4)根據管路容積計算工質充注量，將正戊烷(C5H12)或正己烷(C6H14)計量充入循環管路中。

工作原理為：

太陽能熱油(水)循環泵將從板式換熱器回來的溫度較低的熱油(水)，送入太陽能集熱加熱器里加熱，加熱后的熱油(水)用管道輸送到板式換熱器和儲熱器中換熱，通過在熱油(水)管路上設置電控閥實現在太陽光強度大的時候同時發電及儲熱，在太陽能集熱器加熱量不足時從集熱器出來的熱油通過儲熱器的再熱，之后送到板式換熱器中去加熱工質流體；

溫度較高的熱油(水)從儲熱油(水)箱的上部接出到板式換熱器，在板式換熱器中把熱量傳遞給熱動發電回路中的循環工質，使其蒸發汽化，降溫后的熱媒油(水)被循環泵加壓送回太陽能集熱器加熱；

板式換熱器加熱產生的循環工質蒸汽流入汽液分離器，液體被分離下來，重新被板式換熱器加熱汽化，干蒸汽順主蒸汽管導入透平(或膨脹機)膨脹做功，帶動發電機工作發電，膨脹做功后的低壓蒸汽被排汽管輸送到空冷凝汽器中凝結為液體，再流入工質儲液器中，再被工質加壓泵吸入加壓成為蒸發壓力下的高壓液體，通過管路送到板式換熱器中被太陽能的熱油(水)加熱蒸發，完成一個循環。

本發明的有益效果是：

(1)直接將低密度的太陽能產生的200℃以內的熱油(或水)具有的熱量高效地轉換為高品位的電能。

(2)實現了清潔發電過程的真正零排放；

(3)實現了個性化的分散式發電，可以作為陽光充足的邊遠山區或者無法取得集中電力的地區的電力保障系統。

(4)可以實現太陽能熱量的儲存調節作用，更能滿足太陽能發電的實際應用。

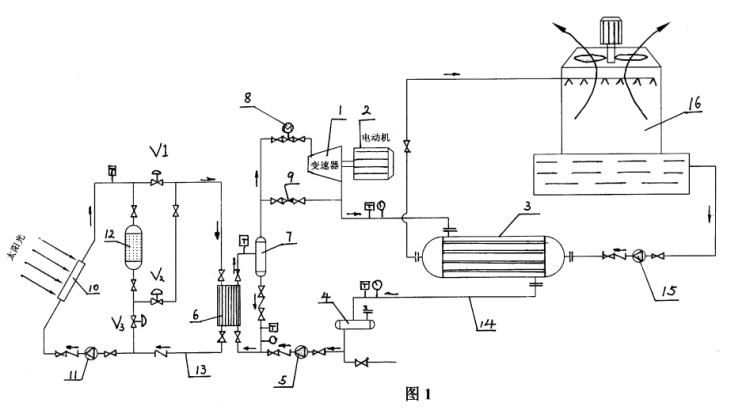

附圖說明

具體實施主要配置：

有機透平(或膨脹機)1、

勵磁交流發電機2、

空冷式凝汽器3、

工質儲液器4、

工質加壓泵5、

板式換熱器6、

汽液分離器7、

進汽調節裝置8、

緊急減壓裝置9、

太陽能真空管集熱加熱器10、

EVP熱油(水)液環真空泵/干式真空泵11、

太陽能儲熱罐12、

太陽能熱油(水)循環管13、

銅管14、

EVP冷卻水液環真空泵/干式真空泵15、

冷卻塔16。

太陽能熱油(水)循環管13從儲熱罐12的底部接出，接入EVP液環真空泵11的進口，再接入太陽能加熱器10的進口，加熱后的熱油(水)用管道接到儲熱罐12的上部及板式換熱器6的入口位置，在油(水)管路上設置電控閥V1、V2、V3，可以實現利用儲熱罐12進行儲熱及加熱熱媒油(水)的轉換功能。

中間熱媒油(水)從儲熱罐12的下部接出到板式換熱器6，在板式換熱器中把熱量傳遞給熱動發電回路中的循環工質，降溫后的熱媒油(水)被EVP液環真空泵11加壓送回太陽能集熱器加熱。



EVP高性能液循環真空泵或者干式螺桿真空泵：

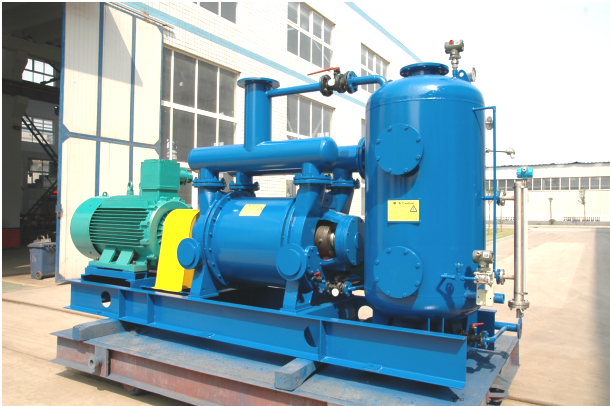

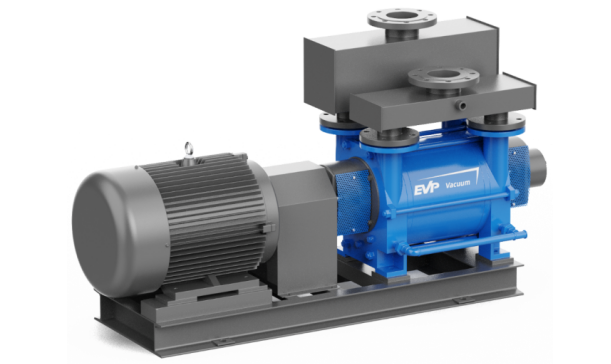

EVP 液環真空泵參考圖片

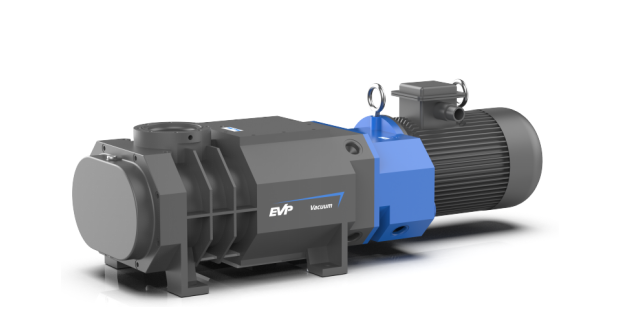

干式螺桿真空泵

板式換熱器6加熱產生的循環工質蒸汽流入汽液分離器7，液體被分離下來，重新被板式換熱器6加熱汽化，干蒸汽順主蒸汽管導入透平(或膨脹機)1膨脹做功，帶動發電機2工作發電，膨脹做功后的低壓蒸汽被排汽管輸送到空冷凝汽器3中凝結為液體，再流入工質儲液器4中，再被工質加壓泵5吸入加壓成為蒸發壓力下的高壓液體，通過管路送到板式換熱器6中被太陽能的熱油(水)加熱蒸發，完成一個循環。

經過冷卻塔16的降溫后的水儲存在集水池中，用管道接入冷卻水循環泵15，由泵加壓送入水冷凝汽器，吸收了工質的凝結熱之后的熱水，重新用管道送到冷卻塔16的布水管入口。

昆明建一個低溫太陽能熱力發電樣機，容量為3KW，經熱力計算，在屋面安裝870根58U型真空管(d58x2100)太陽能集熱加熱器(按600-700w/m2的集熱強度計算)，中間熱媒采用水，太陽能儲熱罐的容積為3.5m3，集熱器的出水溫度為93℃，回水溫度為83℃，太陽能熱水循環管及中間熱媒管路采用50mm厚發泡橡塑管殼保溫，中間熱媒水與動力循環工質間采用板式換熱器，采用將正戊烷(C5H12)作為動力循環的工質，工質循環回路采用銅管d12x1，換熱器到透平間的工質銅管采用50mm厚發泡橡塑管殼保溫絕熱，工質加壓泵采用流量為1500kg/h的屏蔽泵，排出壓力為0.4MPa，采用水冷凝結器，配一個機械通風冷卻塔，EVP高性能水循環真空泵采用管道泵，采用特制螺桿膨脹動力機及勵磁發電機。
