分子泵機組在杜瓦瓶罐 上的應用

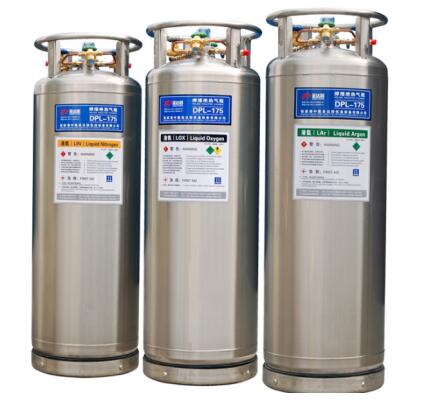

杜瓦瓶也叫保溫瓶，是儲藏液態氣體、低溫研究和晶體元件保護的一種較理想容器和工具。

隨著我國工業的發展，液化氣體的需求量不斷增大，基于安全運輸與高效儲存的目的，低溫液體儲罐的應用日漸普及，其中包括LNG儲罐，液氮儲罐，液氧儲罐，液態二氧化碳儲罐，液氬儲罐等，其中真空多層絕熱原理的低溫液體儲罐效果尤為突出。然而，實際工作中，我們不難發現，隨著儲罐被投入運用時間的延長，其保溫性能會越來越差，氣體泄漏速度也越來越快。

因此，低溫液體儲罐真空度降低，不僅降低了液化氣體的儲存效率，也加大了儲存和運輸過程中的安全風險，解決這個問題的根本途徑只能是恢復真空夾層的真空度。

其實這些問題都是因?yàn)閮?chǔ)罐真空度的降低所導致的。低溫液體儲罐是雙層罐體結構，內膽與外罐之間由真空隔絕，真空隔絕了熱能的傳遞，從而有效降低了罐體內液化氣體吸熱氣化的物理變化。然而，儲罐本身和真空夾層的密封口都有一定的漏率，隨著時間的積累，夾層真空度會越來越低。低溫液體儲罐為了確保安全，設有安全閥，若內膽與外罐之間真空度降低，熱能傳遞速度隨著真空度的降低而增快，液化氣體吸熱氣化，內膽壓力增高，安全閥自動打開，排出氣化氣體，如此，便出現了低溫液體儲罐保溫性能變差，氣體泄漏速度加快的問題。

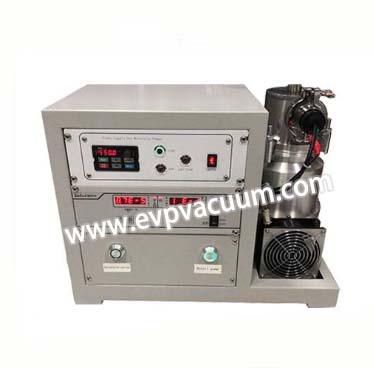

分子泵機組杜瓦瓶抽真空機組性能：

分子泵機組，杜瓦瓶抽真空機組，LNG氣瓶、槽車、罐體抽真空設備用于LNG槽車、車載瓶、杜瓦瓶、低溫儲罐抽真空及檢漏。具體方案需根據客戶需求及現場情況訂做 本產品配備高端配置，噪音低、能耗低、移動方便，抽真空時間快.

分子泵機組杜瓦瓶抽真空機組特點：

本設備適用于多種密閉性容器的抽真空排氣作業，包括：霓虹燈，半導體，低溫容器，實驗室裝備等。

設備技術參數：

1、自然風冷，無需水冷，方便移動；

2、使用電壓：220V,380V；

3、設備總功率：1.3千瓦，2.5千瓦，3千瓦；

4、極限真空：1.5×10-5Pa

5、設備重量：85公斤，120公斤，155公斤等；

6、抽氣速率：300L/s,600L/s,1200L/s等；

7、其他：開機即可工作，無需預熱等待；

8、進氣接口一個或多個。

分子泵機組杜瓦瓶抽真空機組產品介紹：

為客戶節省時間提高功效是我們追求的優秀目標!LNG貯罐抽真空系統,是由真空泵機組系統組成,極限真空度可達到5.0E-4Pa,真空度由復合真空儀表直接數字顯示,模塊化設計,操作簡單。便攜式LNG車載瓶抽真空裝置,我公司承諾保證夾層真空度達到非常優秀標準以下(真空粉未絕熱儲罐真空度≦5Pa, LNG車載瓶真空度≦5E-3Pa),以現場復合真空計的數據為準,比較儲罐夾層的原真空度,其效果不言而喻。保溫質量達一年,具體方案參照現場。

低溫絕熱容器抽真空系統的實際操作過程：

在對容器進行加熱的同時就可以開始抽真空，加熱在容器的內部外部均可進行。其步驟為：

①首先開啟選片真空泵，當真空低于-0.1Pa時可開啟羅茨真空泵，對低溫絕熱容器的夾層進入預抽真空，預熱溫度110℃，預抽時間1h~2h；

②真空度達到6.5×10-2Pa時轉入抽高真空，與預抽連續進行，操作中先關閉預抽閥然后打開前級閥，非常后打開高閥；

③抽高真空，起始真空度為6.5×10-2Pa，加熱溫度為250~320℃；

④當加熱溫度為250℃，自預抽階段始，持續抽取120~144h，真空度達5.0×10-4Pa終結。

內置式加熱法及其裝置幾乎適應所有規格的容器，加熱效率，節約能源等方面具有顯著優點。

我公司生產的杜瓦罐抽真空可視抽口接頭，一頭是采用O型密封圈緊密的套在真空口的外圓上，另外一頭是一個帶有手柄的拉桿，三通另一頭連接真空機組，整個抽真空過程都能清晰看見杜瓦罐真空口塞子的運行速度、軌跡，在管道無泄漏的情況下抽取極限真空可以達到5.0×10-4Pa。
