干式螺桿泵與油潤滑螺桿泵的差別
油潤滑式螺桿泵

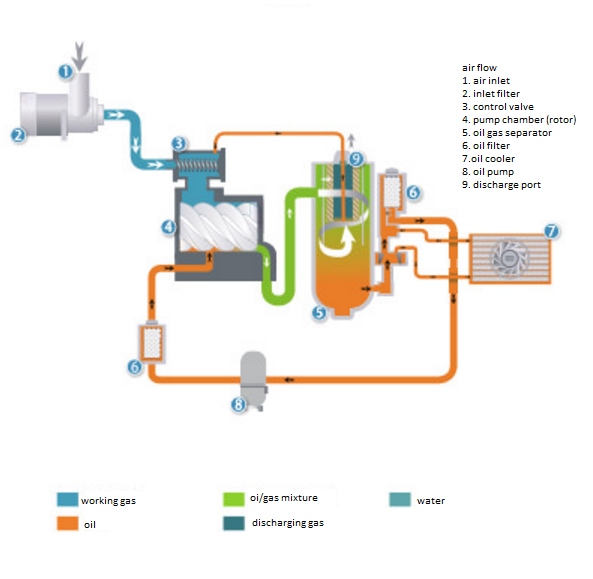

如圖一所示,油潤滑式螺桿泵的轉子腔充滿了真空泵油,起潤滑,密封和冷卻的作用。此類型的螺桿泵的抽氣效率較高(某知名品牌的氣量能達到400 – 5004m3/hr),但極限真空相對較低僅達到0.33mbar。由于泵腔內部有油潤滑,該類型無法提供完全潔凈的真空。所以,油潤滑式螺桿泵常被用來抽對真空環境無嚴格要求的粗真空,如電子工業,木工,塑料生產,印刷與造紙等行業。但不適于抽除含氧過高、有爆炸性、對黑色金屬有腐蝕性,對泵密封油起化學作用、及含有顆?;覊m的氣體。

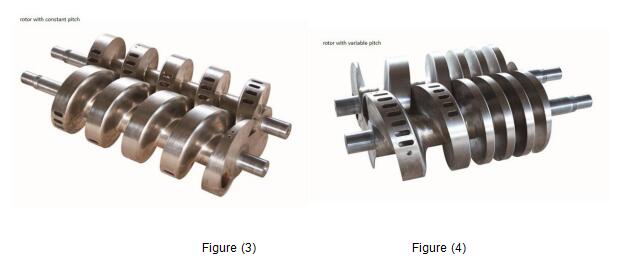

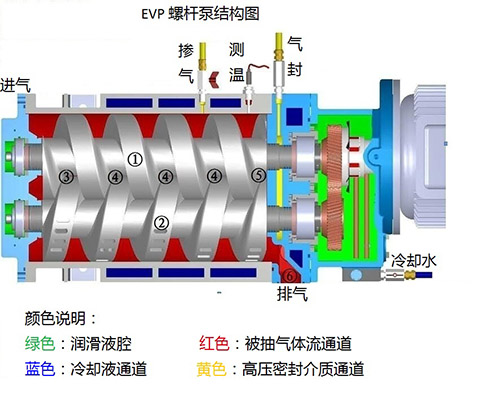

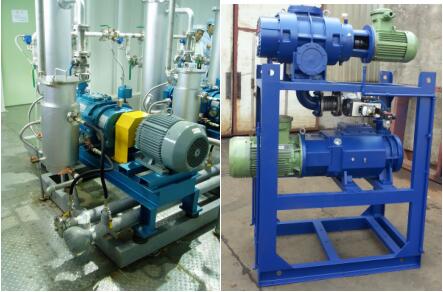

(圖一 油潤滑螺桿泵原理) 干式螺桿泵 如圖二所示,EVP干式螺桿泵的轉子腔內,完全無任何液體溶劑,因此此款泵的最大特點就是能獲得無任何污染的潔凈真空。該泵可用來抽除易燃易爆性氣體,含大量水蒸氣或粉塵的氣體,應用范圍十分廣泛。此外,相比油潤滑式螺桿泵,干式螺桿泵能獲得更高真空,極限真空可達到0.02/0.01mbar. (圖二?EVP干式螺桿泵結構圖) 其中,干式螺桿泵又分為等螺距和變螺距。變螺距是基于等螺距的一種技術更新,使螺桿泵運行時的性能達到最理想的狀態.以下是EVP變距螺桿泵的優缺點: 1) 泵體溫升低 氣體在壓縮和輸送過程中會產生高壓和高溫,變距螺桿泵的進氣腔比隨后的送氣腔和排氣腔空間都大(參考圖四),這種結構降低了氣體在壓縮時產生的熱量,同時該結構降低了高溫氣體反流濾,只能停留在排氣端。而排氣端接入冷卻液直接冷卻轉子和排氣口溫度,所以整個泵在運行過程中都能保持較低溫度,從而保證舒適的工作環境。 2)噪音低 同上,由于變距螺桿的送氣腔和排氣腔空間小于進氣腔,到達送氣腔的氣體無法返流到進氣腔,因此轉子腔體內不會產生異常噪音。 3)功耗低 由于排氣腔小于前兩級腔體,螺桿泵排出氣體所需的動能小,同比等螺距變螺距能耗降低了30%。如,在EVP LG70的氣量為70L/s,等螺距螺桿泵需要7.5Kw,而變螺距螺桿泵僅需5.5Kw。 4) 不適合抽易固化和液化的氣體 變距螺桿泵的設計由于產生內部壓縮容易造成氣體在泵體內的物理化學變化而產生固化或液化。 而等螺距螺桿式設計中,氣體通路最短最簡單。這樣,氣體在泵體內停留的時間也最短。雖然這種設計由于減少了內部的壓縮比而使得其耗電量相對較高,但在很多復雜的半導體工藝中表現出極高的穩定性。 除提供單臺螺桿泵外,EVP能根據用戶需求提供螺桿真空泵系統等。下圖是EVP近期的出貨圖片,僅供參考。如有需要,歡迎與我司聯系,我們將竭誠為您服務! 標簽:螺桿真空泵,螺桿泵系統 編輯人:胡羽(上??蔡卣婵湛萍加邢薰荆?/td> |
