典型真空系統

低真空系統

低真空系統指極限壓強高于10-1 Pa ~ 10-5 Pa 的系統，如高真空系統的前級、白熾燈排氣裝置、熱水瓶膽排氣裝置、真空儲物柜等。這種系統一般用旋片式機械泵抽氣，真空度測量用低真空計。

高真空系統

高真空系統的極限真空度在10-3 Pa ~ 10-5 Pa之間，用高真空泵和低真空泵串聯抽氣。一般的高真空系統中，高真泵多采用油擴散泵、渦輪分子泵，低真空泵采用旋片式機械泵，高真空計采用電離真空計，低真空計采用熱傳導真空計。

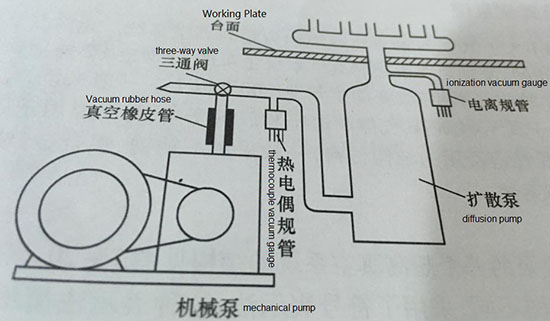

下圖所示為結構最簡單的玻璃擴散泵高真空系統，系統中機械泵與三通玻璃閥門之間用真空橡膠管連接，以避免機械泵工作時產生的機械振動傳遞到擴散泵及系統的玻璃管道上。當抽真空時，三通玻璃閥門轉到連通擴散泵與機械泵的位置。當停機時，擴散泵停止加熱后，必須等到擴散泵基本冷卻后才能關機械泵，而且關機械泵時要把三通閥轉到機械泵與大氣連通的位置，關斷擴散泵與機械泵的氣路連通，并對機械泵內放大氣，防止機械泵返油到擴散泵及高真空部件中。玻璃高真空系統的抽速比較小，適于科學研究、小型電真空器件的制備等場合使用。
