水環真空泵在口腔科中央負壓抽吸的應用

(1)中央抽吸系統的組裝??

?

? ? 口腔科水環真空泵負壓抽吸系統由水環真空泵、污物過濾器、汽水分離器、電磁閥、止回閥、負壓卸荷閥、負壓表、管道及配電控制箱等部件組成。系統各部件具體安裝為：水環泵的吸氣管上安裝負壓卸荷閥、負壓表和止回閥；在止回閥的人口處接污物過濾器；然后用軟管接通污物過濾器與科室的管道；再將汽水分離器固定在墻壁上，高度約1 m，用軟管把汽水分離器連接到水環真空泵的排氣管上；在水環泵的進水口接電磁閥，再接入水源；最后將電動機、電磁閥電源線和系統信號線接入電氣控制箱。

?

(2)中央抽吸系統的工作流程

??

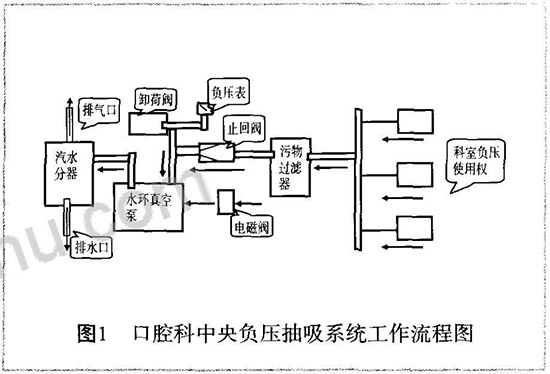

? ? 中央負壓抽吸系統的工作流程見圖 1。當有一電信號傳到電氣控制箱，電氣控制箱馬上給水環真空泵和電磁閥供電使其工作，同時自來水通過電磁閥進人水環真空泵，使整個系統產生負壓。治療中產生的飛濺物及含有少量顆粒的混合液體被吸進管道 ，隨氣流經過污物過濾器、單向止回閥和吸氣管進入泵體，再通過排氣管到達汽水分離器 ，在分離器的作用下氣液混合物的氣體通過排氣口排出室外，而液體則通過排水口排人下水道。?

?

?

(3)水環真空泵在口腔科負壓抽吸系統的功效

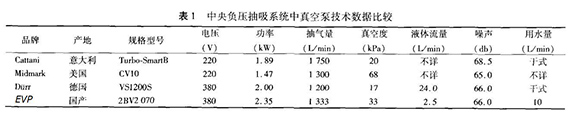

與進口產品的比較目前多數口腔醫院使用的中央負壓抽吸系統是進口產品 ，如美國M idm arkCV系列 、意大利 Cattani Turbo．sm art系列和德國 DUrr V S 系列等。這些進口產品的性能和質量值得信賴 ，但價格和維護成本都很高。表 1 對與單臺進口產品用電功率相近的2B V2 一070水環真空泵的技術數據和進口產品進行比較。

（4）中央負壓抽吸系統的管道安裝要求?

? ?中央負壓系統管道的內壁要光滑，能承受一定的壓力，如自來水供水管日常使用的PV C—U管就可以。管件應選擇 45。夾角的配件，如45。角的彎頭 、三叉等 ，盡量減少管內氣流的阻力。主管應選擇與水環真空泵的吸氣管同等規格的管道，支管選擇直徑比主管小一級的管 ，終端出U 可選 DN 25 的管或與牙科綜合治療臺負壓接頭直徑相匹配的管。管道敷設時注意要有一定的坡度 ，立管不能垂直對準水環真空泵的吸氣管 ，最好是管道下來后再水平敷設一段，然后接入系統的污物過濾器。

（5）中央負壓抽吸系統的維護

水環真空泵口腔科中央負壓抽吸系統的日常維護要注意如下幾點。

? ?① 水環真空泵的供電電源為380 V 或者根據客戶要求定制 ，工作時不能缺相 ，所以日常維護要注意主接觸器的觸點損耗情況 ，如損耗嚴重要立即更換接觸器 ；

? ?②定期清洗過濾網，且過濾網的網孔直徑應小于或等于 0．5 nqlTl，因為直徑大于 0．5 m m 的固體顆粒會損壞風葉；

? ?③泵體不可缺水 ，如缺水則會引起泵體發熱，從而損壞葉輪等部件 ；

? ?④注意檢查軸承的工作情況，因為軸承使用壽命較短。通常軸承最多可以用 2 年。如發現有噪聲變大 、軸封漏水或有機械振動，就要檢查軸承和軸封是否損壞 ，一旦損壞就要立即更換；

? ?⑤定期沖洗過濾器及進行管道清潔? ?
