真空泵在變壓器真空干燥的應用

1. 真空干燥，就是把油浸式變壓器的器身放入真空罐里，罐內抽真空。其目的是能夠更快，更徹底的除去絕緣材料里的潮氣和水分。

2. 真空注油，就是變壓器器身裝配完畢后將變壓器油箱內抽真空，然后向里面注入變壓器油，其目的是將變壓器油內的潮氣，水分，空氣盡可能溢出。防止水分或氣泡對絕緣造成不利影響。

3. 真空澆注，這是干式變壓器的工藝，就是將變壓器防止真空罐內澆注環氧樹脂，目前和真空注油類似，也是為了除去環氧樹脂內的空氣和水分，防止其在線圈內形成氣泡或空腔，提供線圈的絕緣性能。

這里我們主要講真空泵在變壓器行業的真空干燥方面的應用。

變壓器的器身除了鐵心和導線外幾乎都是由絕緣材料構成，一般其中含有6-8%的水分。在器身裝配過程中，絕緣材料還會進一步受潮，變壓器內的絕緣材料中所含的水分在高電場的作用下會產生游離放電而逐漸失去其應有的絕緣特性。另一方面，在變壓器運行中絕緣材料處于一定的溫度下，如果其含水量超過某一限值，會明顯加速絕緣材料的纖維質的降解速度，加速材料的老化。因此裝配好的變壓器器身在浸入變壓器油前，應除去變壓器絕緣材料的水分。

變壓器絕緣材料中水分的蒸發，擴散主要取決于絕緣材料內部與外部空間的水蒸氣壓差。壓差越大，絕緣材料中水分蒸發擴散越快。增大水蒸氣壓差方法有兩種：

（1）對變壓器器身加熱。絕緣材料溫度每升高20℃，其內部的水蒸氣分壓將提高兩倍。

（2）對變壓器器身所處真空管抽真空，即降低絕緣才來外部空間的水蒸氣分壓。

故需要真空泵對變壓器器身進行抽真空。

真空泵選型：

真空泵作為真空干燥的關鍵設備，在選擇真空泵類型時應該考慮到是否適合現場生產工藝要求。電力變壓器的干燥過程實際上是一個除濕過程，抽氣有大量的水蒸氣排出，因此選用的前級泵要能承受比較高的水蒸氣分壓，如選用旋片泵，滑閥真空泵或者水環泵。 但一般大型電力變壓器（電壓等級110KV以上）在干燥是真空管系統的極限真空度要求在10pa,水環泵在加上一級羅茨泵都遠遠達不到這個要求（何況還要考慮系統泄露）。我司的單極旋片泵極限真空可達到10pa(滑閥真空泵可達到1pa),再加上一級羅茨泵，真空度至少可以提到10pa以下（考慮系統泄露率10h內壓力上升不大于93pa）。因此，現在變壓器真空干燥設備都趨向于選用旋片式真空泵或者滑閥真空泵作為前級真空泵。

同時，抽氣介質中混有大量的水分，應加裝過濾裝置。

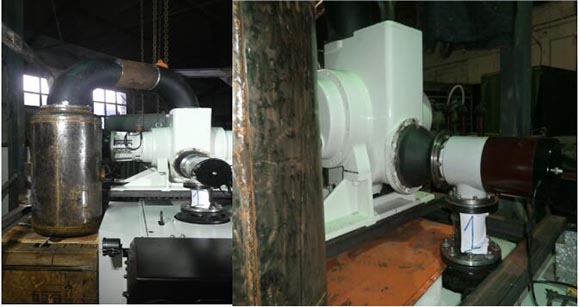

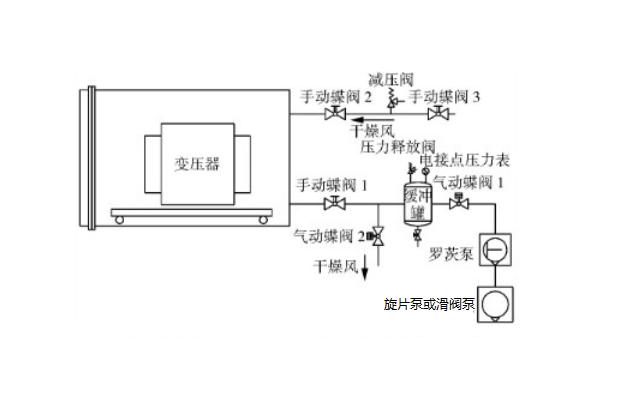

以下是我司給客戶出的設計方案示意圖以及安裝現場圖片：

鏈接：旋片真空泵，滑閥真空泵，羅茨真空泵

編輯： 張?zhí)m(上?？蔡卣婵湛萍加邢薰荆?/p>
