真空蒸餾設備的真空系統

（1）必須能抽除水蒸汽和其他各種蒸餾物料放出的蒸汽；

（2）工業用真空蒸餾設備的真空系統需要有比較大的抽氣能力， 能抽出溫度較高的氣體；

（3）真空系統的造價盡量低，運轉費用盡量少，長期運轉安全可靠；

（4）真空系統的運行對周圍環境無污染。

2.適合真空蒸餾設備真空系統的真空泵

有能力抽除水蒸汽和各種物料蒸汽的真空泵并不多，主要有噴射真空泵，水環真空泵，濕式羅茨泵和低溫冷凝泵。

往復泵，滑閥泵，旋片式真空系統和羅茨真空泵前面需配置捕氣器，可以抽除一定量的蒸汽這幾種機械真空泵配置氣鎮閥和油水分離器可以抽除少量的蒸汽，但不適合用在真空蒸餾設備上。

3.適合真空蒸餾設備真空系統的機組可以有以下幾類：

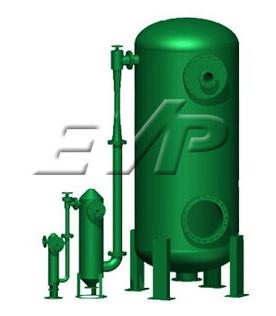

（1）水蒸汽噴射泵機組，見圖一

整套機組全部用水蒸汽噴射泵，其特點是：

a.無機械運動部件，工作時不受潤滑、振動等條件限制，系統無油污染；

b.工作壓力范圍寬，多級水蒸汽噴射泵機組可以從大氣壓105 Pa開始工作，極限壓力達到0.1Pa；

c.抽氣量大，質量流量從每小時幾千克到每小時幾百千克；

d.結構簡單，工作穩定可靠，使用壽命長，可以抽除含有大量水蒸汽、粉塵、易燃、易爆及有腐蝕性的氣體；

e.工作蒸汽壓力一般為5X105 Pa ~ 15X105 Pa Pa.

圖一

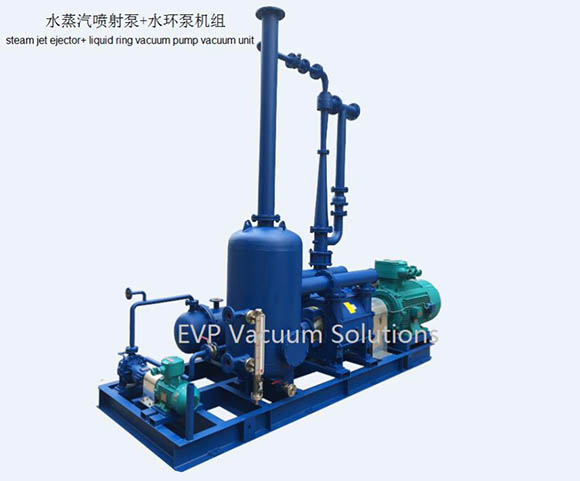

（2）水蒸汽噴射泵+水環泵機組，見圖二

在水蒸汽噴射泵機組的最后一級（直排大氣級）改成水環泵，其特點是啟動快，節省了蒸汽消耗，降低了運轉費用，其他使用性能與純水蒸汽噴射泵機組基本相同。

圖二

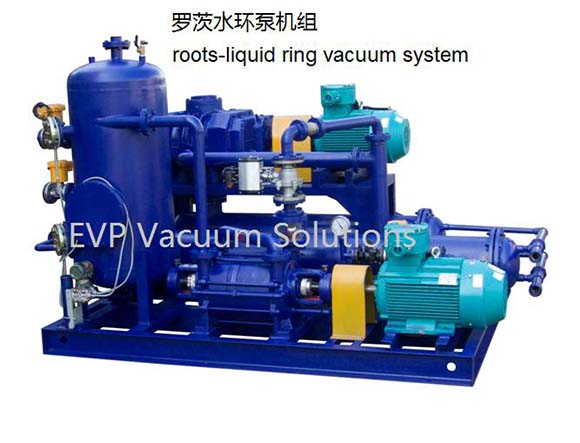

（3）羅茨泵機組，見圖三

羅茨為主泵的真空機組又可以分為羅茨泵+水環泵，組成羅茨水環泵機組；羅茨泵+濕式羅茨泵，組成純羅茨泵機組兩種類型。

羅茨泵機組的真空度比較高，可從大氣壓抽到10-2 Pa ，抽氣速率比水蒸氣噴射泵小，目前最大抽速的羅茨泵可達20000 L/s. 羅茨泵機組的故障率比水蒸氣噴射泵機組要高，抽水蒸氣的能力要小，羅茨泵機組氣動快。

圖三

以上附圖為上?？蔡卣婵湛萍加邢薰靖鶕?jù)不同客戶要求而設計的三種用于真空蒸餾工藝的真空機組，僅供參考，如有此方面需要求，歡迎您來電垂詢！
