擴 散 泵 返 油 主 要 原 因 的 分 析

一、擴散泵返油的主要原因

（1）凝結于頂噴嘴表面上油膜的蒸發，或油膜爬行到噴嘴外表面后的再蒸發，占整個返油量的70%左右。

（2）泵壁上凝結油膜的蒸發，與泵壁的冷卻情況有關。

（3）蒸氣射流碰撞泵壁后的散射，與射流的強度有關

（4）蒸氣射流中油分子向高真空側的擴散，與射流的溫度有關。

（5）由泵壁流回油池的油膜或油滴，在進入油池前已在該區受熱而再蒸發。

（6）泵油熱裂解或因與金屬接觸催化分解，產生輕的較易揮發成分。

（7）泵油在運用時有陣發性沸騰，導致噴嘴蒸氣流突發性膨脹，加劇了無規則熱運動，造成油蒸氣返流。

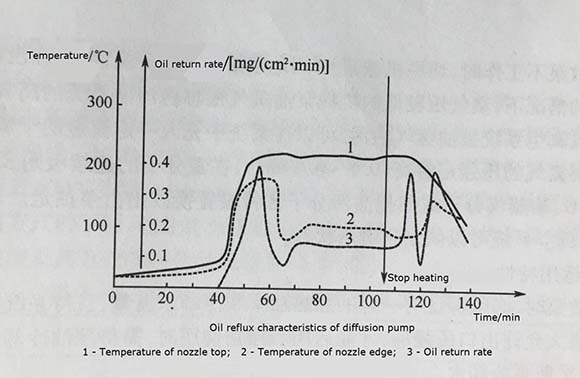

擴散泵從開始加熱到停止加熱這一段時間內，油蒸氣返流率與噴嘴頂部，邊緣溫度隨時間的變化如圖所示：

二、為減少泵油的返流量，可采取如下措施：

（1）采用室溫下蒸氣壓強較低，耐熱性能和抗氧化性能較佳的擴散泵泵油。

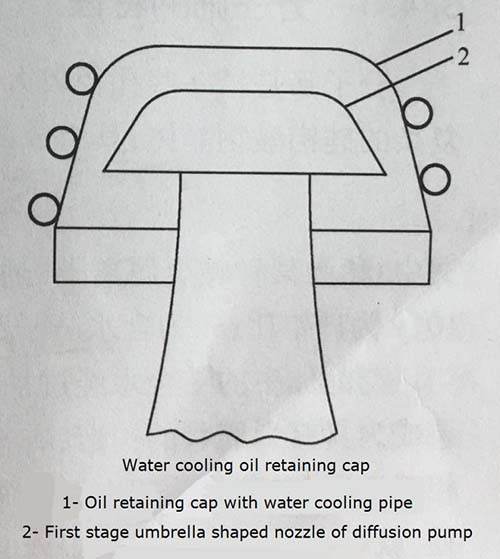

（2）由于第一級傘形噴嘴外表面和邊緣的返油量占整個泵總返油量的70%以上，因此，在它的上部加蓋一個水冷擋油帽可把返油率降低到0.1%-1%。這是目前降低返油量的常用途徑之一。水冷擋油帽如圖所示：

（3）在擴散泵口和被抽系統之間安裝水冷擋板。要進一步提高擋油的效果，可以使用液氮冷卻的冷阱。值得注意的是水冷擋板或者冷阱的安裝會減少泵口至被抽容器之間的抽氣管道流導，降低擴散泵的有效抽速。

（4）擴散泵在加熱初期和停止加熱后不久，要出現比正常運用時大好幾倍的返油率峰值。因此，在這段時間內最好通過真空閥把泵與被抽容器隔斷開。

（5）擴散泵的加熱功率要保持在最佳數值附近，過熱和欠熱都會增加返油率。在過熱狀態下，還會產生大量輕餾份，沾污被抽容器。

（6）被抽容器和高真空導管要經常烘烤清潔處理。

（7）在對返油量要求嚴格的真空系統中，系統高真空部分與前級機械泵之間的旁抽管道上要安裝擋油阱，避免機械泵的油蒸氣返流至高真空端，機械泵停止工作時，務必關斷擴散泵與機械泵之間的真空閥，使擴散泵與低真空管道隔斷。

（8）擴散泵不工作時，切忌機械泵長時間地空抽真空系統，因?yàn)樵跊]有擴散泵壓制機械泵油蒸氣的情況下，蒸氣壓較低的機械泵油蒸氣很容易污染系統的高真空部分。

（9）一旦真空系統被油蒸氣沾污，可以往系統中沖入一定流量的干燥氮?dú)?，把容器沖刷干凈。只要氮?dú)獾膲簭?qiáng)足夠高（0.1-0.2Torr），在氮分子的連續吸附及置換下，表面吸附的CO2、H2O、油蒸氣分子或其他沾污分子都將被置換放出由泵抽走。經過一段時間的連續沖刷后，真空系統可以恢復到清潔狀態。
