CF, KF, ISO 法蘭的區別

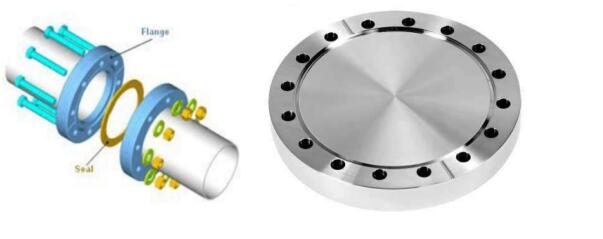

1.CF 法蘭：

CF是Conflat Flange的縮寫，屬于金屬靜密封，密封材質通常為Viton、PTFE、無氧銅等，法蘭材質一般為SS304， SS316等，可以承受高溫烘烤，適用的真空度最高達10-12 mbar，常見的口徑包括：DN16, 40, 63, 100, 160, 200，250等.

2.KF法蘭：

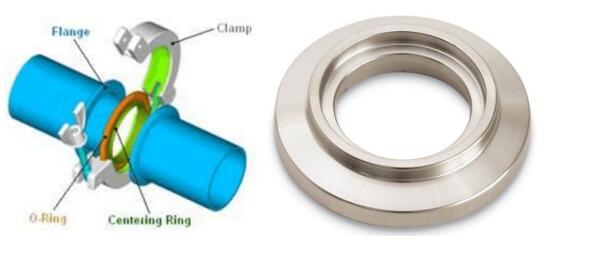

KF屬于快卸法蘭，拆裝簡單，主要構成部分為：法蘭、密封圈、定心支架、卡箍。密封材質通常為Viton、 Buna、 Silicone、EPDM、鋁等，法蘭材質一般為SS304， SS316等，可以承受高溫烘烤，適用的真空度最高達10-8 mbar，常見的口徑包括：DN 10, 16, 25, 40, 50等。

3.ISO法蘭 （又可以細分為ISO-K和ISO-F兩種）：

密封材質通常為Viton、 Buna、 Silicone、EPDM、鋁絲等，法蘭材質一般為SS304， SS316等，如果使用氟橡膠O形圈，可以承受150℃烘烤。適用的真空度最高達10-8 mbar，常見的口徑包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630等。ISO法蘭和配管可用于從大氣壓到高真空，經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。ISO法蘭常用的兩種形式是ISO-K和ISO-F。

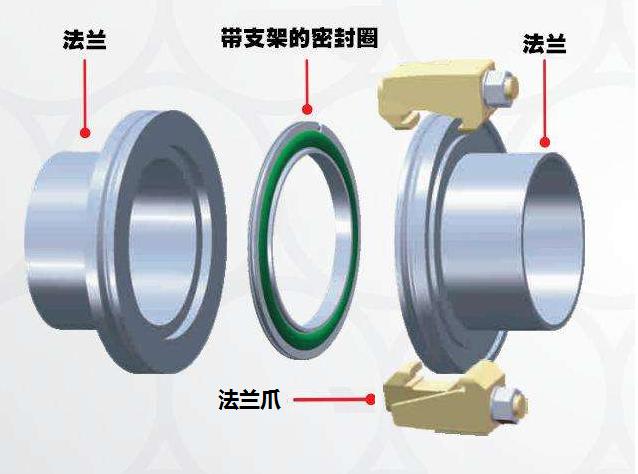

a、ISO-K真空接頭通常由法蘭、法蘭爪、密封圈(O-Ring)、中心定位環 (centering ring) 組成。見下圖。

b、ISO-F真空接頭通常由法蘭、密封圈(O-Ring)、中心定位環 (centering ring) 組成，與ISO-K不同的地方是法蘭用螺栓堅固。見下圖。
