大氣噴射系統

通過減少它們的使用來延長現有真空泵的使用壽命，降低了與現有真空泵系統相關的操作和維護成本。

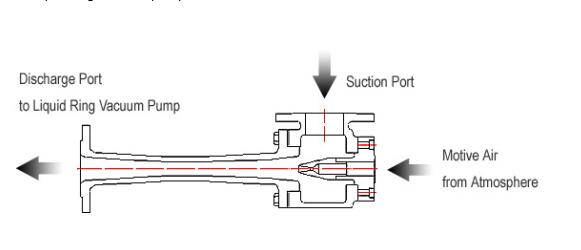

在真空泵將真空腔體的壓力降低到70-50 Torr之間之后，大氣噴射器噴嘴前面的動力閥打開。外部大氣通過噴嘴以超音速進入擴散器。 該噴射流與擴散器的作用相結合，將大氣噴射泵的進氣口處的壓力降低到低于液環真空泵的壓力。

大氣噴射器的作用是：提高極限真空度，以及提高水環泵的相對高真空區域的抽速。

大氣噴射泵配單級液環真空泵的極限真空為12 Torr，配雙級液環真空泵極限真空為6 Torr。

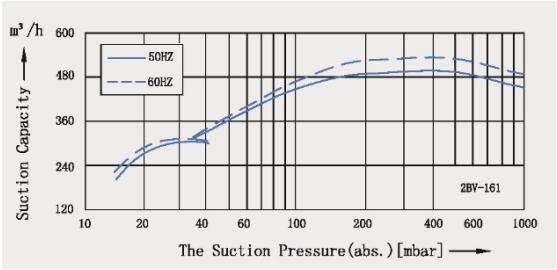

下圖為2BV-161單級液環真空泵配大氣噴射器抽速曲線：

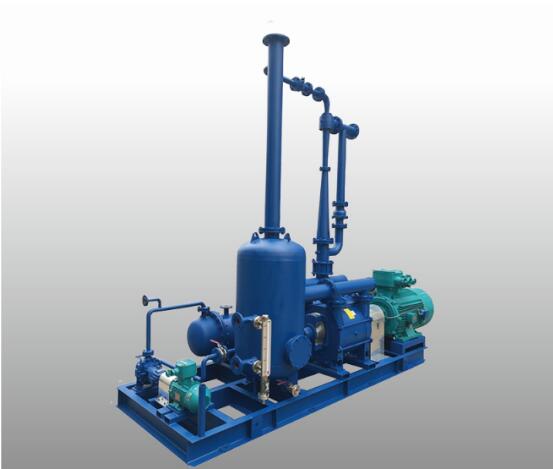

以下是我們?yōu)槊航褂吞崛∷龅目諝鈬娚湎到y(tǒng):
