真空泵防返油閥原理
雙級旋片式真空泵是一種油封式真空泵,為了能在停泵時防止真空泵油返到被抽容器,內置停泵防返油裝置就十分重要。

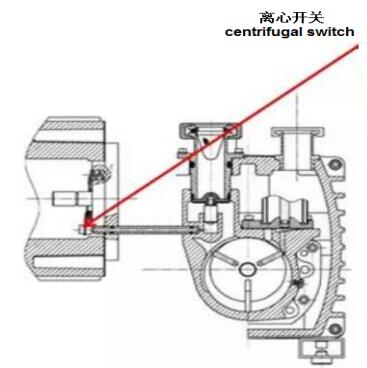

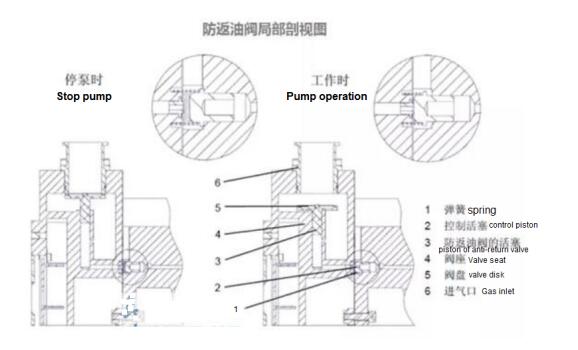

防止停泵返油通??繗饴泛陀吐返慕Y(jié)合來實現,常用的方法有: 1、在進氣通道上設置停泵防返油裝置 2、在油路上設有停泵控制防返油裝置 3、以上兩種結合 2XZ系列雙級旋片泵防止停泵返油原理: 離心開關控制,利用大氣和被抽腔室的壓差控制防返閥的工作??煽康倪M(jìn)氣口防返油裝置,雙重保護,不返油,保證了真空系統安全。 保護一:停泵時隔離閥關閉真空系統; 保護二:停泵時關閉油路并向泵腔充氣。 2XZ系列雙級旋片泵運行期間,控制活塞在油壓作用下頂著彈簧保持密封。防倒吸閥的閥盤由于自重保持在較低位置(閥門開啟)。泵停機后,油壓下降,彈簧將控制活塞向上頂。這樣就在油箱與防倒吸閥的活塞之間形成了一個通路。 鏈接:雙級旋片真空泵 編輯:秦立香 (上??蔡卣婵湛萍加邢薰荆?/td> |
