CCQ型系列氣動超高真空插板閥

產品描述: CCQ型系列氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，通過傳動桿推（拉）動連桿機構，驅動閥板沿軸向運動，實現閥板開啟或關閉，從而達到在超真空系統中接通或切斷氣流的目的。在結構設計上合理，在外觀上美觀，并具有動作平穩，體積小，流量大，使用可靠，密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

CCQ型系列氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，通過傳動桿推（拉）動連桿機構，驅動閥板沿軸向運動，實現閥板開啟或關閉，從而達到在超真空系統中接通或切斷氣流的目的。在結構設計上合理，在外觀上美觀，并具有動作平穩，體積小，流量大，使用可靠，密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。

適用的工作介質為潔凈的空氣及非腐蝕性氣體。

主要技術性能:

適用性 (Pa)	105～1.3×10-7
閥門泄漏率(Pa.L/S)	DN≤200為≤1.3×10-7 DN≥250為≤6.7×10-7
適合溫度（℃）	≤150(except gearing)
兩次閥門打開它們之間的壓差(Pa)	≤2.7×103
空氣壓力（MPa）	0.4～0.6
電源電壓	標準：AC220V/50Hz 特別指定：AC110V；DC24V；DC12V etc.
信號反饋	標準：沒有型號反饋特別指定：微型開關 DC/AC5～240V

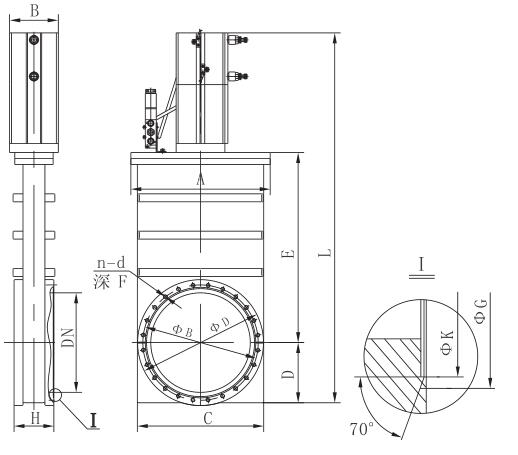

特性說明:

型號	通徑（DN）	外形尺寸							法蘭尺寸
型號	通徑（DN）	A	B	C	D	E	H	L	ΦD	ΦB	ΦG	ΦK	n-d	F
CCQ-63	63	130	64	110	54	170	66	368	114	92.2	82.4	77	8-M8	12
CCQ-80	80	166	77	140	61	210	70	450	130	110	99	93	16-M8
CCQ-100	100	186	77	160	72	230	70	490	152	130.3	120.6	115	16-M8
CCQ-150	150	234	78	207	96	307	78	626	202	181	171.4	166	20-M8	15
CCQ-200	200	280	98	254	121	382	80	750	253	231.8	222.1	217	24-M8
CCQ-250	250	342	117	312	148	462	92	812	305	284	273.1	267	32-M8
CCQ-320	300	449		425	212	670	130	1200	425	338.1	326.4	320	32-M10	18
CCQ-400	400	536		512	256	810	130	1394	512	437.9	424.4	419	40-M12	18
