GDQ-J（b）系列電動高真空氣動閥

產品描述: GDQ-J(b)系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

GDQ-J(b)系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流。

基本尺寸

范圍Pa)	1×105～1.3×10-6
閥泄漏率(Pa.L/S)	≤1.3×10-7
適合溫度（℃）	-25～+40
空氣壓力（MPa）	0.4～0.6
法蘭標準	GB4982
安裝位置	任意
數值	標準技術：AC220V / 50Hz 特別適用于AC110V; DC24V; DC12V。
信號反饋	標準技術：無信號反饋特別適用于微動開關

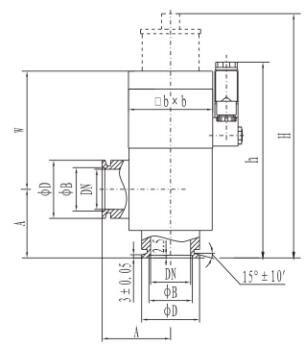

外形尺寸

型號	直徑(DN)	ΦD	ΦB	W	H	h	A	bxb
GDQ-J10(b)/KF	10	30	12.2	76	170	146	40	36×36
GDQ-J16(b)/KF	16	30	17.2	76	170	146	40	36×36
GDQ-J25(b)/KF	25	40	26.2	95	200	165	50	61×61
GDQ-J40(b)/KF	40	55	41.2	112	232	186	65	80×80
